霍尔传感器型号说明

　　霍尔电流传感器基于磁平衡式霍尔原理，即闭环原理，当原边电流IP产生的磁通通过高品质磁芯集中在磁路中，霍尔元件固定在气隙中检测磁通，通过绕在磁芯上的多匝线圈输出反向的补偿电流，用于抵消原边IP产生的磁通，使得磁路中磁通始终保持为零。经过特殊电路的处理，传感器的输出端能够输出精确反映原边电流的电流变化。今天韦克威主要说说霍尔电流传感器型号说明。

万彩网100线路       １、前三个字母表示霍尔效应电流传感器分类

      DCH表示开环，直放式霍尔效应电流传感器，输出多为电压（V）。DBC表示闭环，磁平衡霍尔效应电流传感器，输出多为电流（mA）;也有少部分转换成电压（V）输出。DVC表示闭环，霍尔效应电压传感器，输出形式同上。DDC表示直流小电流传感器，磁调制原理，输出形式同上。DZ表示转换器。

万彩网100线路　　２、中间数字表示上述传感器的额定值

　　电流传感器为安培（A），电压传感器为安匝（IT）或最高工作电压（V）。

　　一、后辍字母表示内孔及安装固定方式

　　矩形窗口（内孔），螺钉固定，插座输出，不加字母。圆形内孔用O表示，线路板安装用P表示。单电源用D表示。可拆卸结构用K表示。

　　二、特殊说明，用通用技术语言表示。

　　我公司大规格（２KA以上）霍尔电流传感器与国内外同类产品比较主要特点如下：

万彩网100线路　　１、磁路采用去剩磁技术措施，磁失调<0.05%。一般产品磁失调达百分级，已接触到国外公司产品也不例外。部分产品由于过载产生剩磁，可使产品报废。

　　２、本产品对外磁场干扰，采用外磁场抵消法;双路磁路使干扰磁场相对抵消。而信号磁场设计在强磁场状态，外磁场比信号磁场弱，影响可忽略。

万彩网100线路　　３、电路采用双恒温措施，减少温漂，提高稳定度。

万彩网100线路　　大型电流传感器采用多霍尔对称部局、强信号磁场，大大减轻了霍尔元件的不等位影响。

万彩网100线路　　上述技术措施，韦克威大型电流传感具有如下特点：

　　（１）高准确度、高稳定性、高可靠性，可适用任何工作现场。在任何场所均能做到零点归零。实现稳定、可靠、准确的测量、控制。

　　我公司生产大电流直放式电流传感器，多年研究，性能优异。

万彩网100线路　　（２）体积小、重量轻、结构紧凑、安装方便、不需要现场调试

      以上就是韦克威对于霍尔电流传感器型号说明的总结了，如果您对于霍尔传感器万彩网100线路有什么需求或者想了解的，可以直接联系韦克威科技客服。

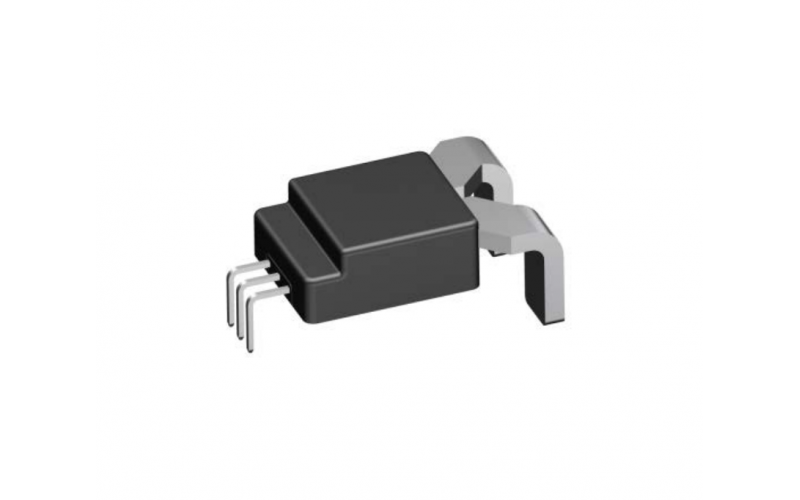

     推荐产品：单路快响应直流电流传感器 http://eurocleanusa.com/product/80.html ，点击可查看详情。
