电流传感器应用-安全使用可靠隔离-[韦克威]

我们如何测量电流？因为电流总是产生磁场，所以霍尔效应和其他传感器可以让我们测量磁场，从而测量电流，这就是典型的电流传感器应用。也可以在电路内部连接一个分流电阻，直接测量电流，就像经典的电流表和电流分流器一样。我们将在接下来的内容中介绍这两种方法。你可能听说过开环和闭环电流传感器。有什么区别？

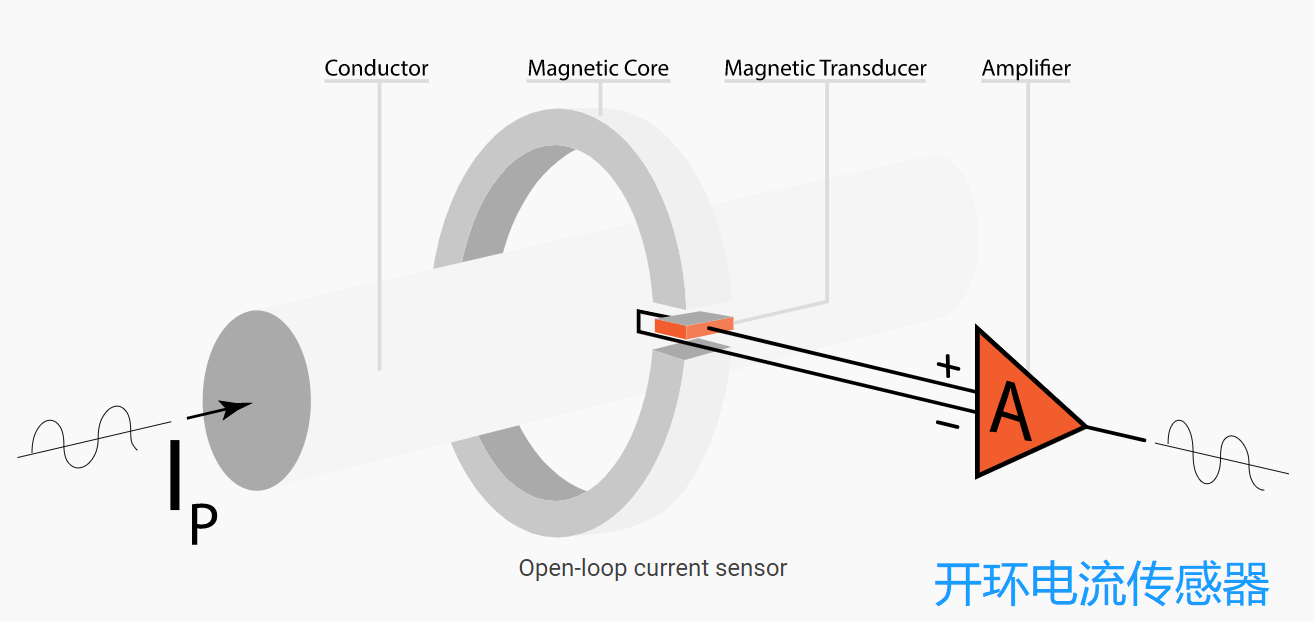

开环电流传感器一般来说要比比零磁通电流传感器等闭环传感器便宜。电流传感器应用就是用这种安装在磁芯间隙中的霍尔效应传感器组成。霍尔效应传感器的输出被放大，测量电流产生的磁场，而不与电流接触，这在电路和传感器之间提供电流隔离的作用。一些开环电流传感器具有补偿电子元件，有助于补偿环境温度变化引起的漂移。与闭环传感器相比，开环传感器体积更小，成本更低。它们的功率要求很低，可用于测量交流和直流电流。同时，它们的精度不如它们的闭环表亲：它们受到饱和的影响，并提供较差的温度补偿和抗噪能力。
