常见的MCB脱扣曲线

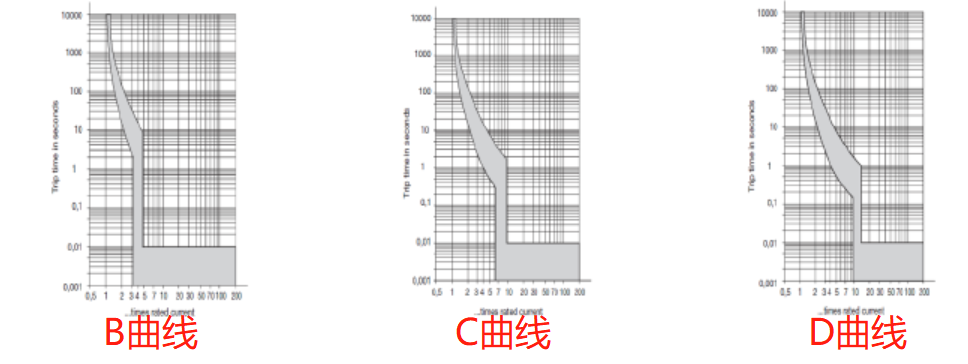

断路器制造商提供了几种类型的MCB曲线，用于在不同的应用中应用电路保护。 最常见的曲线是B，C和D。还有一家MCB制造商还产生了K和Z曲线。

万彩网100线路B型曲线断路器：在短路情况下，在额定电流的3-5倍之间跳闸。 B曲线MCB应应用在负载具有电阻且没有浪涌电流的地方。 理想的应用是照明或电子电路。

C型曲线断路器：在短路情况下，在6-10倍额定电流之间跳闸。 C曲线MCB应应用在负载在启动时具有少量浪涌电流的地方。 理想的应用是变压器负载小的电路。

D曲线断路器：在10-15倍额定电流之间跳闸。 D曲线MCB应在启动时负载具有高浪涌电流的地方使用。 理想的应用是带有电动机负载的电路。

K曲线MCB –vs- D曲线MCB

万彩网100线路K和D曲线断路器均设计用于电机应用，在“启动”过程中，载流量会迅速且瞬间升高。 两条曲线都可以“渡过”电流的瞬时涌入，并在为电路提供保护的同时防止有害的跳闸。

K和D曲线MCB具有几乎相同的跳闸特性。 两条曲线之间的磁性元件跳闸特性相同，并且热元件的跳闸特性略有变化。
